接地裝置的接地電阻基本概念介紹——避雷針廠家

人氣：2912發表時間：2018-05-10

接地裝置的接地電阻是包括接地體的對地電阻和接地線電阻的總和。接地電阻的數值等于接地裝置對地電壓與通過接地體流入地中電流的比值。

接地體的對地電阻又稱為流散電阻它的數值比接地線的電阻大得多，所以接地電阻一般可認為等于流散電阻，大地的流散電阻是非線性電阻。

根據通過接地體流入地中的電流性質不同，又可將接地電阻分為工頻接地電阻（流入地中的電流為工頻電流時，求得的接地電阻）與沖擊接地電阻（流入地中的電流為雷電流時，求得的接地電阻）兩種。一般用 R～表示工頻接地電阻；Ri 表示沖擊接地電阻。 R～ = A ·Ri

換算系數 A 為二者的比值：A= R～/Ri A 的值與土壤成分的電阻率ρ有關，ρ大時相應 A 曲線就高。ρ小于或等于 100Ω·m 時，A=1.0；ρ等于 500Ω·m 時，A=1.5；ρ等于1000Ω·m 時，A=2.0；ρ大于或等于2000Ω·m 時，A=3.0；若接地體長度 l 等于接地體有效長度le，則R～=Ri，A=1.0。

不同的情況選用不同的 A，A 從《建筑物防雷設計規范》GB50057-94給出的曲線上可查。從這些曲線可看出A 值恒大于 1，即Ri 值恒小于 R～。如用搖表測阻儀測出R～值除以 A 就可得到 Ri 值。

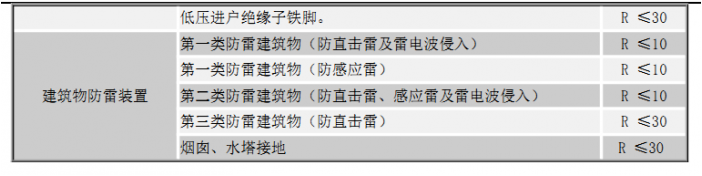

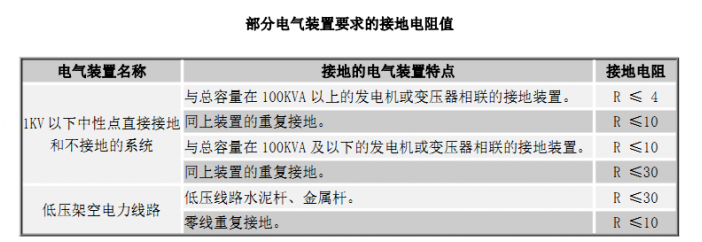

現就有關規程對部分電氣設備接地電阻的規定數值列入下表：
